- 時(shí)間：2021-12-07 14:17:01
- 來(lái)源：本站
- 瀏覽次數：985
PC板折彎，又叫PC班熱壓成型，是根據PC班熱塑特性，將其加熱到一定溫度，軟化后發(fā)生塑性變形。
PC班耐熱性并不高，只要將其加熱到一定溫度就能折彎。亞克力最高連續使用溫度隨工作條件不同在140℃-160℃之間改變，熱變形溫度約為130℃（1.18MPa），維卡軟化點(diǎn)約135℃。

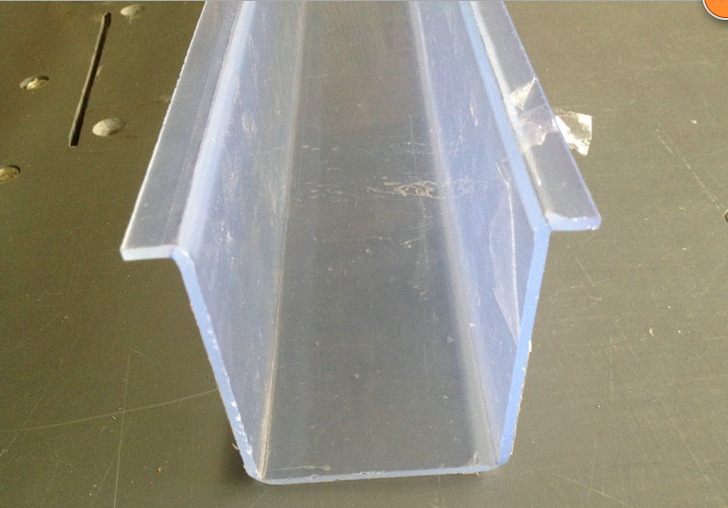

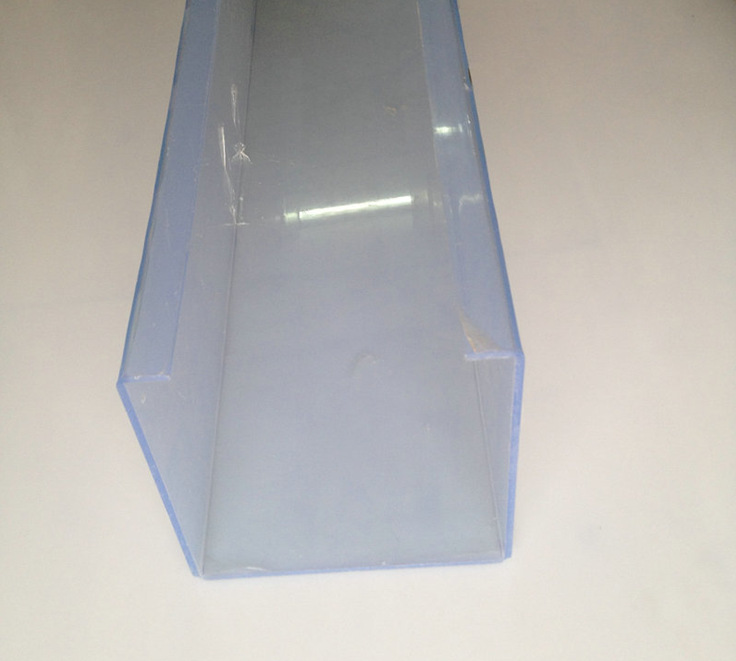

????? 加熱PC板設備一般有兩種：一種是工業(yè)用電熱絲，另一種是廚具用烤箱。電熱絲可以將PC班沿著(zhù)某條直線(xiàn)加熱（針對線(xiàn)），把要折彎亞PC板放在電熱絲上方，加熱位置達到軟化點(diǎn)96°后，就沿著(zhù)這條加熱軟化直線(xiàn)位置折彎，折彎后亞克力冷卻定型時(shí)間大概需要20秒，如果要快速冷卻可以噴冷氣或者噴涼水（絕不能?chē)姲纂娪突蛘呔凭?，不然PC板會(huì )爆裂）。另一種就是烤箱加熱折彎了，這種折彎是使PC平板發(fā)生曲面變化（針對面），先將PC平板放進(jìn)烤箱內，在烤箱內整體加熱一段時(shí)間后，達到亞克力軟化溫度130°，將軟化的整塊PC板取出，放到預先做好的母模具上，然后用公模具壓住，等大概冷卻30秒之后，就可以松開(kāi)模具，取出已經(jīng)變形的PC板，就完成整個(gè)烤彎過(guò)程了。
???? PC板比較脆，不能冷軋折彎，冷彎就斷裂，只能是加熱折彎。加熱折彎成型要注意控制好加熱溫度，加熱溫度未達到軟化點(diǎn)就強行折彎，往往會(huì )折斷PC板；而PC板加熱時(shí)間過(guò)長(cháng)溫度過(guò)高，PC板就會(huì )起泡（溫度過(guò)高，材質(zhì)發(fā)生變化，內部開(kāi)始熔化，外部氣體進(jìn)入板材內部），起泡的PC板很影響美觀(guān)，如果嚴重起泡則整個(gè)產(chǎn)品會(huì )報廢。所以折彎這道工序一般由熟手工人來(lái)完成。
???? 另外PC板折彎跟板材材質(zhì)有關(guān)，澆鑄型亞克力比較難折彎，擠出型PC板容易折彎。與澆鑄板相比，擠出板分子量較低，機械性能稍弱，這一特點(diǎn)有利于折彎和熱成型加工，在處理尺寸較大的板材時(shí)，有利于快速真空吸塑成型。
???? PC板折彎是PC板加工生產(chǎn)中必不可少的一個(gè)工序，作為生產(chǎn)加個(gè)廠(chǎng)，應該根據產(chǎn)品具體要求，綜合考慮選用哪種材質(zhì)，控制好加熱溫度，才能生產(chǎn)出沒(méi)有起泡、尺寸標準的PC板產(chǎn)品！
上一篇：PC板吸塑的組成
下一篇：PC板印刷有哪幾種工藝
